分享绿地城际空间4室的水电装修线管规划图

lyywill

纯分享，有需要的存档即可，设计方向以安全性和实用性为主。

这个电路设计适当修改后智能家居也可以用。

空调单独走线，冰箱单独一路，强电弱电分开走。

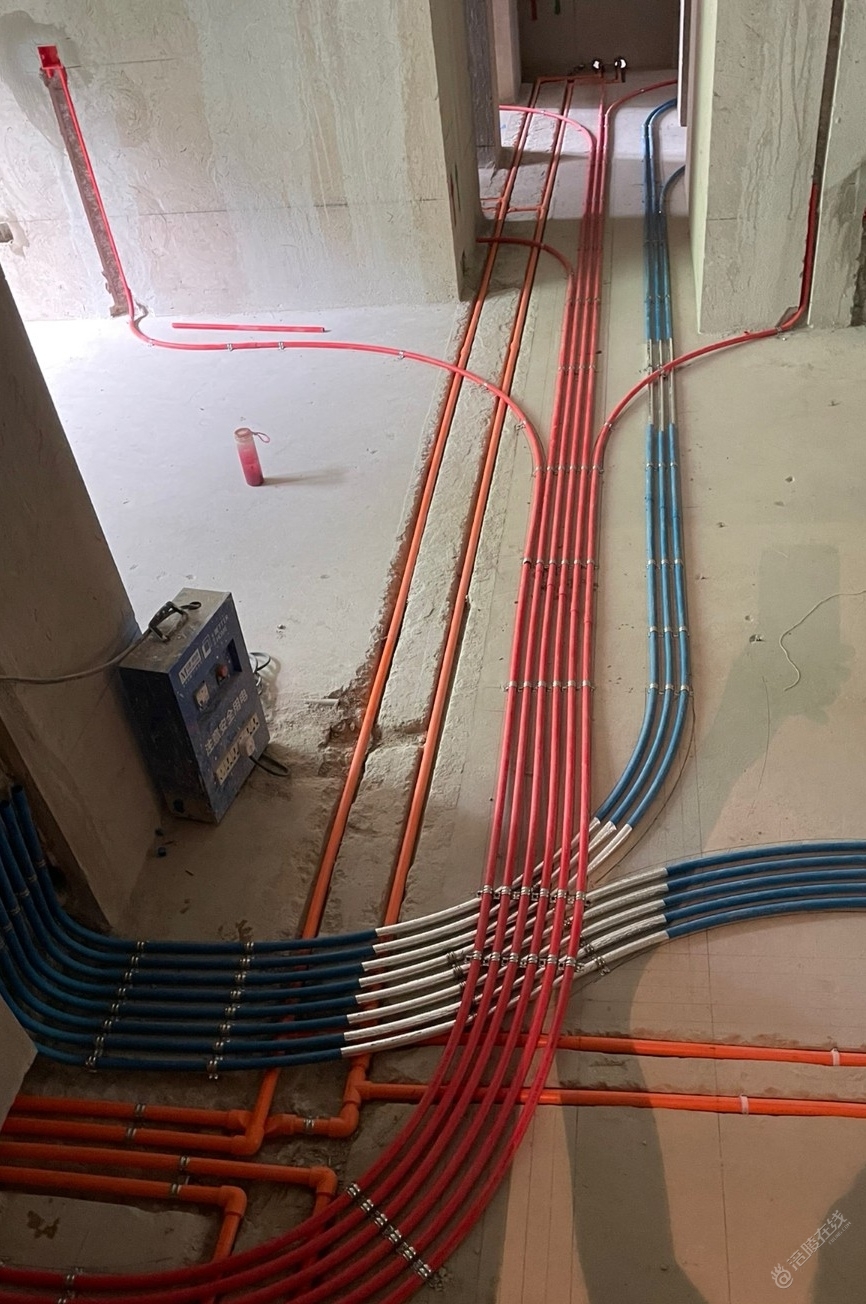

规划电走地，采用大弯活线工艺。走天说实话梁上要打洞，做起来也比较繁琐，造价高。

线管之间留有空隙，水泥灰浆能填实，地砖也同样不会空壳。强弱电交叉的地方做好交叉屏蔽，就不会影响弱电信号了

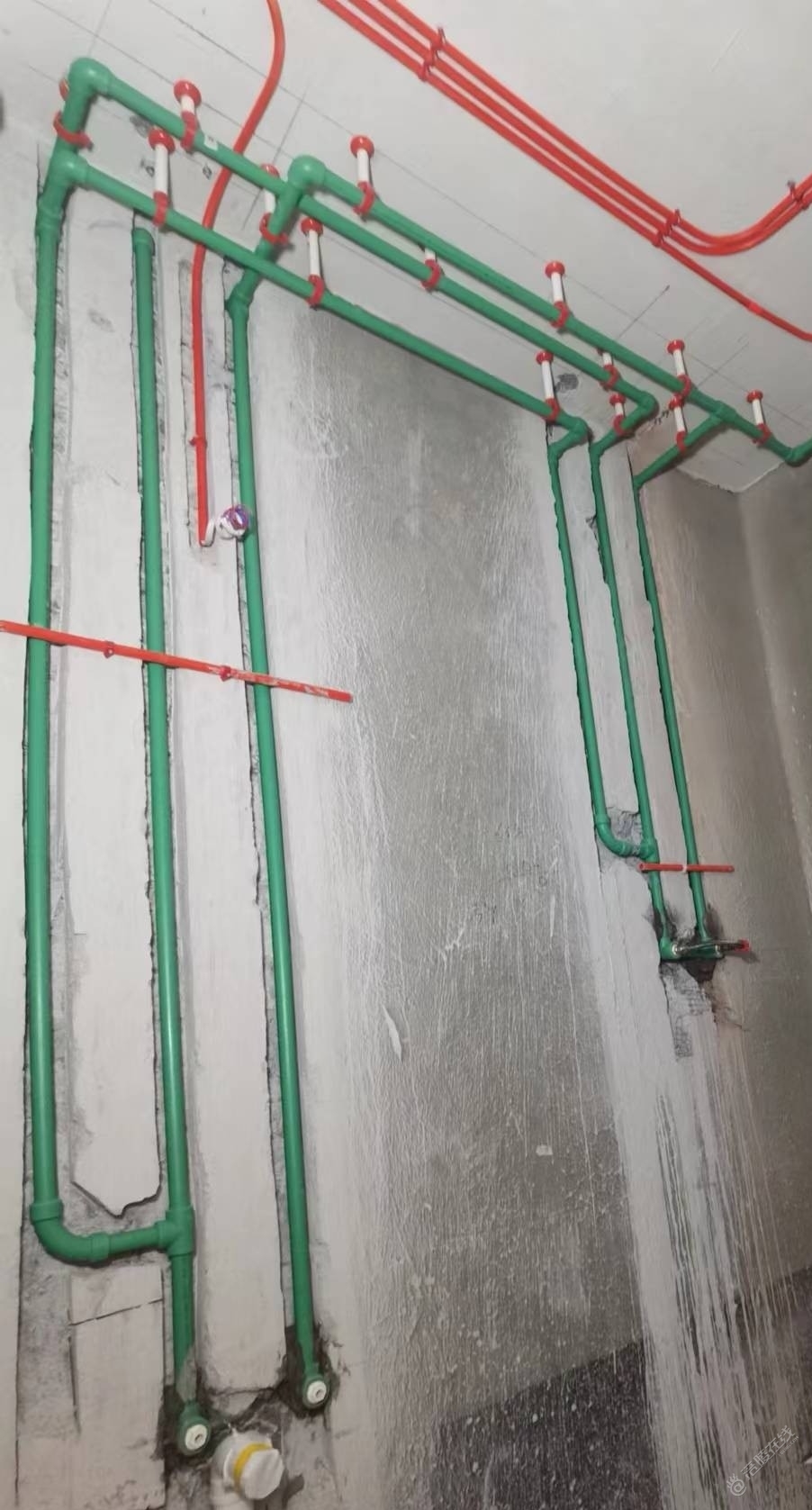

厨卫水电走顶

因这个户型卫生间离热水器教远，所以规划了零冷水（用过了就晓得那是真香，也不存在别人说的费气，平时不来零冷水模式即可），零冷水多一个回水，管件成本确实贵一些，但是真的好用。

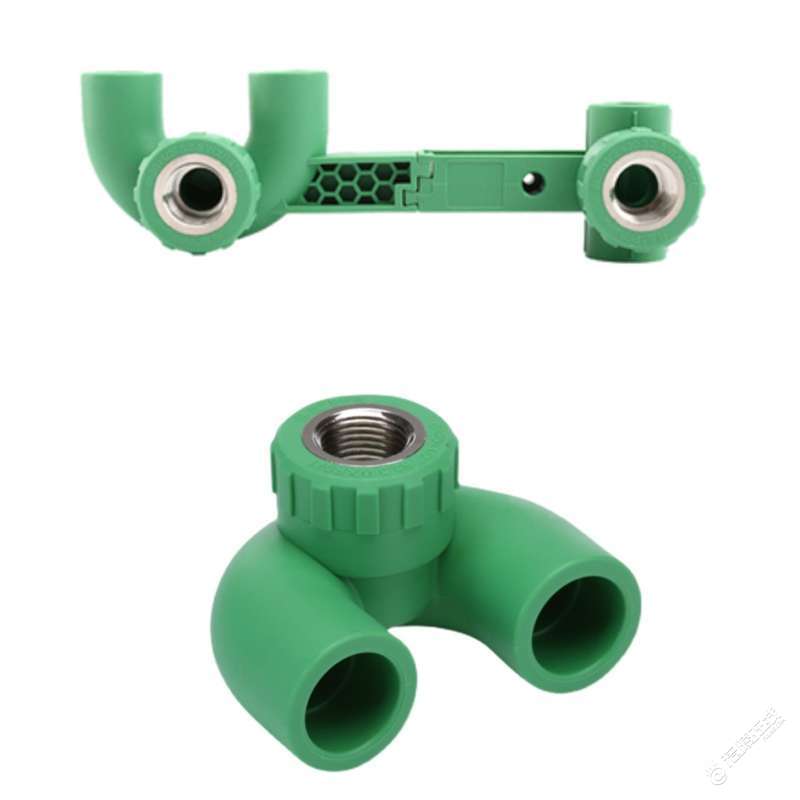

 要做零冷水，建议选使用下图的带回水环的双联内丝弯头。

另外水管件也建议下图的大弯、顺水弯。不选直角弯。

欢迎沟通交流。

lyywill

如果图片打开不清晰，需要的可以加我私发给你。

Ada@

不理会。。

江南一狼

为什么没有包隔音棉？

lyywill

有地一般根据客户需求来，客厅餐厅走顶一定要包，卫生间看客户需求

往事如烟，飘散

为什么没有包隔音棉？
